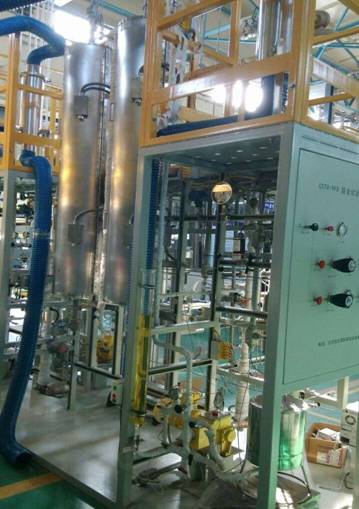

CSTR小型加氫試驗裝置
裝置介紹
CSTR 小型渣油加氫裝置，用于餾分油和渣油高壓加氫實驗，能對反應器內催化劑、油和氫氣充分混合，達到全返混效果。
2個籃筐式加氫反應釜，即可串聯，也可單釜獨用，氫氣即可循環也可一次通過；液體原料由電子秤、計量泵計量；氫氣用BROOKS質量流量計計量；反應產物由高、低壓氣液分離器分離，液體自動減出；配有循環氫水洗系統；配有氮氣系統。裝置采用DCS控制方式，對溫度、壓力、流量、液位等實現自動控制。
該裝置設備、儀器、管閥件及控制系統等采用進口產品，控制系統并設置連鎖保護系統，可以實時對裝置進行監控操作。裝置操作自動化程度高，安全性能好，運行平穩，試驗數據真實可靠
工藝參數
原料油： 餾分油、常壓渣油、減壓渣油等
催化劑裝填量： 20－100ml/反應器
催化劑： 粒徑：0.5mm
反應溫度： 室溫－450℃
操作壓力： 1.0－16MPa
體積空速： 0.5－3.0h-1
氫油比： 300－1500
