四反重整

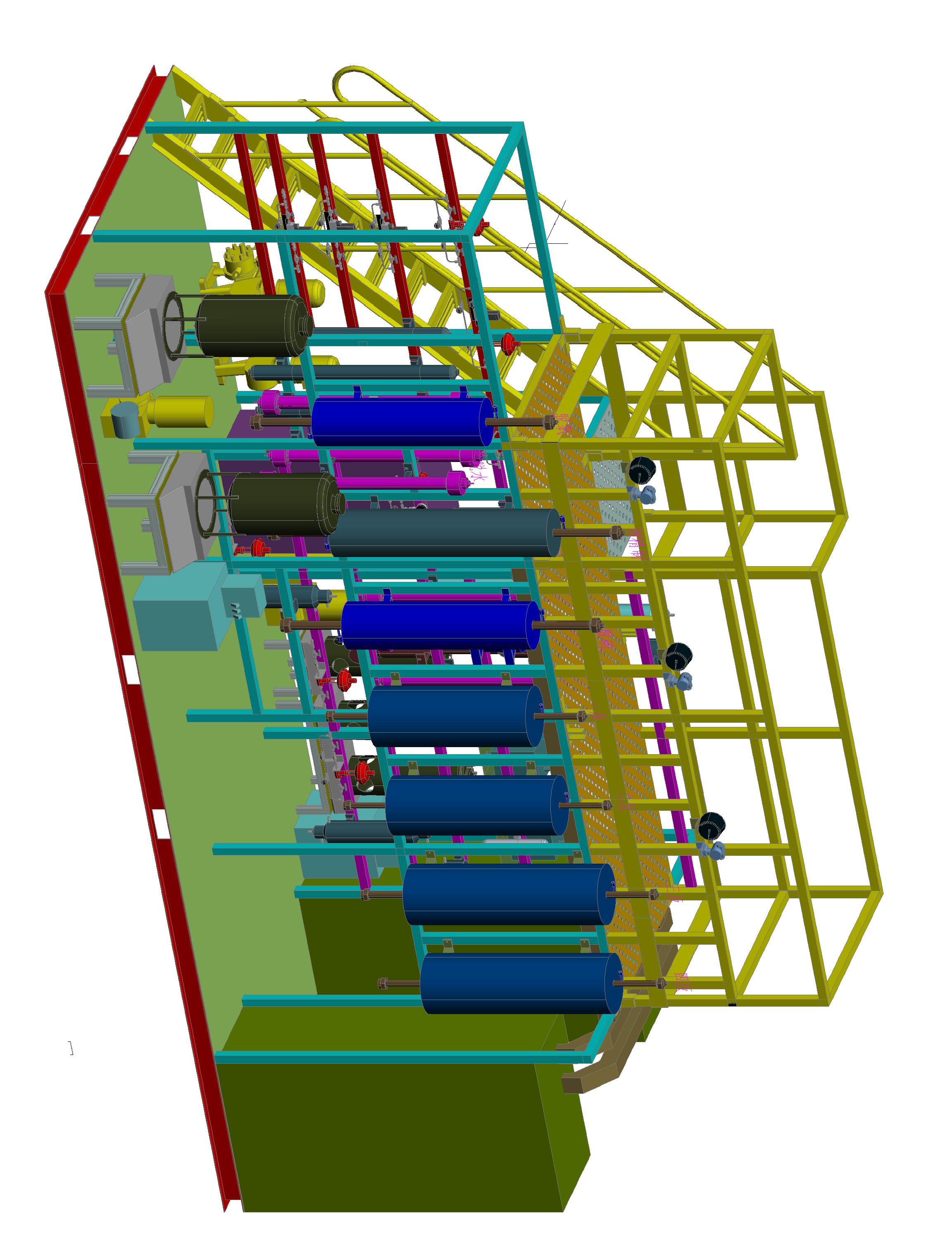

400ml四反重整中型裝置
裝置介紹
400ml四反重整中型試驗裝置，用于模擬工業重整裝置進行重整催化劑評價和工藝研究工作。可模擬工業裝置四個反應器，在模擬絕熱床反應器的工況下進行試驗，與工藝裝置有很好的關聯性，是工業重整催化劑篩選、評價、工藝研究、工藝方案確定的可靠手段。
裝置有四個反應器，配有絕熱爐、循環壓縮機、水分分析儀、氧分析儀、氫純度分析儀、注水泵、注氯泵等。還可配備氫氣凈化系統、原料油預精制系統。
裝置采用DCS控制方式，對溫度、壓力、流量、液位等實現自動控制。
該裝置設備、儀器、管閥件及控制系統等采用進口產品，控制系統并設置連鎖保護系統。裝置操作自動化程度高，安全性能好，運行平穩，試驗數據真實可靠。
工藝參數
催化劑裝填量： 200-400ml（總量）
反應溫度： 450-550℃
設計壓力： 5.0 MPa
操作壓力： 0.8-3.5 MPa
體積空速： 1.0－4.0h-1
氫油比： 300－1200
